Строительство моста: деревянный мост своими руками

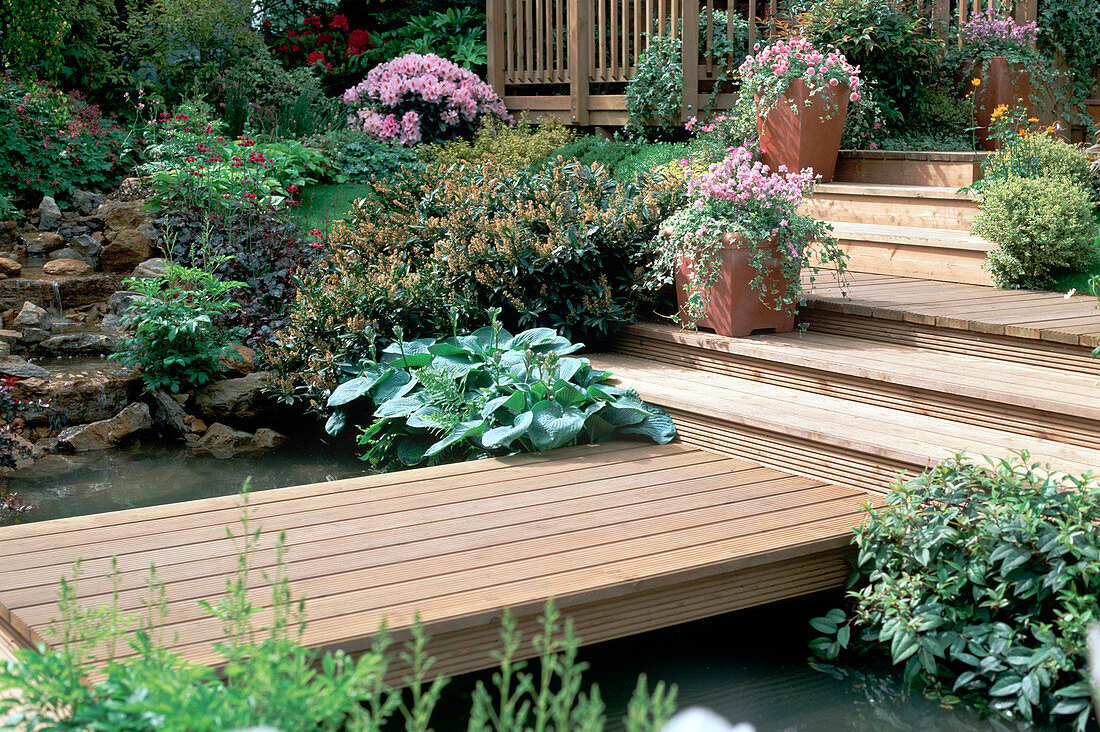

Если на участке усадьбы, широко разливаясь, протекает ручей, над водами которого иногда хочется постоять, или появилось желание соединить друг с другом берега искусственного водоёма, дело за малым – построить привлекательный и прочный деревянный мостик. Конечно, можно замахнуться на изящную арочную конструкцию в восточном стиле и даже на каменное сооружение. Но проще для начала обойтись балочным деревянным мостом простейшей конструкции, который под силу соорудить своими руками.
Балка – самое простое решение. Она не требует усиленной конструкции опор и легко монтируется. Визуально нейтральный элемент идеально впишется практически в любой стиль ландшафтного дизайна.
Несущей конструкцией - балками нашего 4-х метрового деревянного моста будут два стальных двутавровых швеллера номером 16. Они опираются на опорные площадки, сооружённые на берегах искусственного водоёма, и соединяются между собой в четырёх местах (в торцах мостика и в двух местах, полученных при делении длины швеллера на три части) приваренными снизу к верхней полке двутавра металлическими уголками. Расстояние между осями элементов – 80-100 см. Настил делается из пиломатериала хвойных пород толщиной 25 мм метровой длины.
Устройство опор
Начинается работа на месте с разбивки осей и устройства опорных площадок. Для разбивки понадобятся колышки, шнур, рулетка и простейшее приспособление, изготовленное из трёх брусочков – угольник, позволяющий разметить на плоскости прямые углы. Выбирается место для мостового перехода. Провешивается его ось, концы оси закрепляются на берегу при помощи колышков. Отступив от этой оси вправо и влево на 40-50 см, отмечаются колышками оси несущих балок.
На местах, предназначенных под опоры, выбирается слой грунта на глубину 40-50 см с уклоном в сторону водоёма 1:20 для стока воды. Размер площадки выемки земли примерно 100 х 160 см. Грунт утрамбовывается. Поверх уплотнённого грунта укладывается подушка - слой щебня (желательно гранитного), который служит для увеличения прочности основания и дренажа. Уложенный щебень необходимо максимально уплотнить.
На подушку перпендикулярно оси моста укладывается бревенчатый лежень Ø 28-30 см, отёсанный на два канта. В местах опирания двутавров в верхней части лежня делаются выемки, глубиной 30-40 мм, шириной соответствующей полке двутавра. Лежень обрабатывается водоотталкивающим антисептическим средством для предотвращения гниения, закрепляется от смещения вбитыми с двух сторон колышками Ø 10-12 мм. Под опорные элементы моста для обеспечения локальной гидроизоляции возможно применить резиновые прокладки небольшой толщины.
Установка балок и сооружение настила
Установленные на опоры элементы соединяются друг с другом уголками, которые снизу привариваются к верхней полке (нижняя полка будет в растянутом состоянии, потому целостность её нарушать нельзя, чтобы не уменьшить несущую способность). Поскольку вся эта конструкция будет находиться над водой, то нужно защитить металл от испаряющейся и дождевой влаги. Для этого можно покрыть балки специальным антикоррозионным покрытием.
Поверх балок укладывается настил из уложенных поперёк моста деревянных досок. Чтобы скрепить их друг с другом и соединить с верхними полками двутавров, поверх уложенных досок накладывается прижимной брус или рейка толщиной не менее толщины самих досок (или металлическая полоса). Крепится к двутавру в нескольких местах по длине. Для этого в верхней полке детали сверлят отверстия. Естественно, конструкция настила и виды крепежа могут быть различными.
Точно также, и в случае с перильным ограждением. Кому-то нравятся чугунные или кованые перила, кому-то - лёгкие леерные ограждения. Укладываются доски настила с зазором, учитывая место для увеличения размеров при набухании пиломатериала. Если использовать непросушенный материал, то достаточный зазор – 5 мм.
Укрепление береговой линии
Если деревянный мост над искусственным водоёмом с проточной водой или над ручьём, протекающим по участку, то нужно предусмотреть меры по берегоукреплению от размыва в паводковый период или во время весенних ливней.
Для этого применяются укрепления береговых откосов различными способами. Например, можно замостить (крупными плитами) участок берега перед и под деревянным мостом, или применить вариант берегоукрепления лиственницей, этот способ подробно описан на нашем сайте в статье – укрепление берега. Края стенки необходимо закруглить и завершить глубоко в откосе. Сверху за стенкой из лиственницы, в качестве декора возможно разместить валуны и посадить красивые прибрежные растения.
Для укрепления берегов от размыва часто применяют биоинженерный способ: посадка кустарника, дерновое берегоукрепление в сочетании с крупными камнями. (Можно полюбопытствовать, как справлялись с рассеянием энергии воды инки в далёкой и древней Америке.)
