Зачем закладывают инженерные проходы заранее
После устройства дорожек, строительства площадок, монтажа подпорных стенок и завершения основных работ по благоустройству и озеленению участок становится крайне неудобным для прокладки коммуникаций, которые изначально не вошли в проект или потребовались уже после завершения строительства. Любая дополнительная линия в такой ситуации обычно приводит к вскрытию мощения, повторным земляным работам и частичному демонтажу уже готового участка.
Часть инженерных решений почти всегда появляется уже после завершения основных работ. На этапе строительства владельцы участка нередко отказываются от автополива, декоративной подсветки, аэрации пруда, дополнительных розеток или резервного электропитания. Через несколько лет именно под такие системы чаще всего приходится прокладывать новые кабели, трубы и скрытые проходы под мощением. Без заранее подготовленных закладных элементов любая подобная модернизация превращается в сложную и дорогую переделку участка.
Что называют закладными гильзами
Закладными элементами или гильзами в благоустройстве участка называют скрытые инженерные проходы, через которые позже можно проложить кабель, трубу, шланг или дополнительную коммуникацию без вскрытия покрытия и повторных земляных работ. Такие каналы заранее размещают под дорожками, площадками, подпорными стенками, парковками и другими зонами с жёстким основанием.
В качестве закладных элементов для прокладки коммуникаций чаще всего используют ПНД трубы, кабельные гильзы, проходные каналы и технические рукава различного диаметра. В бетонных конструкциях дополнительно предусматривают жёсткие закладные под будущее прохождение кабеля или водопроводной линии.
Почему закладные делают заранее
Большинство дополнительных коммуникаций на участке появляется уже после завершения благоустройства. Пока территория находится на этапе земляных работ, прокладка дополнительной трубы или резервного канала занимает считанные минуты. После укладки плитки, бетона или устройства газона та же самая задача часто превращается в частичный демонтаж участка.
Именно поэтому закладные элементы для прокладки кабеля и труб обычно предусматривают заранее, ещё до устройства дорожек, подпорных стенок и площадок. Стоимость одной дополнительной ПНД трубы несопоставима с расходами на вскрытие покрытия, вывоз основания и повторное восстановление благоустройства через несколько лет.
После озеленения любые раскопки начинают повреждать газон, посадки и уже готовые прибрежные зоны. При использовании техники нередко страдают бордюры, мощение и уже сформированные прибрежные зоны возле водоёма.
На практике инженерная инфраструктура участка почти всегда развивается постепенно. Сначала выполняют дорожки и освещение входной зоны, позже появляется желание установить декоративную подсветку вдоль дорожек. После устройства газона часто возникает необходимость в полноценном автополиве. Аналогичная ситуация возникает и с декоративным прудом, когда после запуска водоёма владельцы решают добавить аэрацию, УФ стерилизатор или дополнительный насос.
Где чаще всего нужны закладные
Большинство закладных элементов для прокладки коммуникаций размещают в зонах, которые после завершения благоустройства становятся труднодоступными для повторных земляных работ. Именно поэтому основные инженерные проходы обычно предусматривают под дорожками, площадками, парковками и рядом с будущими постройками.
Под дорожками и площадками

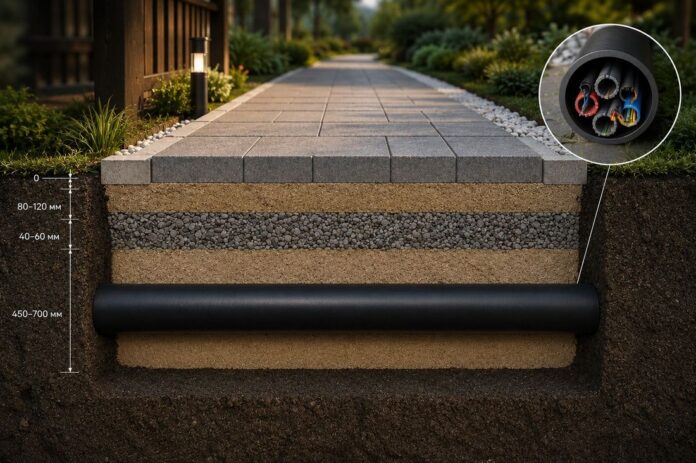

Под пешеходными дорожками и мощёными площадками чаще всего прокладывают резервные ПНД трубы для электричества, автополива, водопровода и уличной подсветки. Дополнительно через такие проходные каналы нередко выводят слаботочные линии для камер наблюдения, датчиков и садовой автоматики.
Возле пруда
В зоне декоративного водоёма закладные особенно важны из-за большого количества оборудования и постоянного контакта с водой. Через скрытые инженерные проходы подключают насосы, фильтрацию, УФ стерилизаторы, системы аэрации и автоматический долив воды.
Отдельные закладные элементы для прокладки кабеля обычно предусматривают под подсветку береговой линии, питание ручьёв и оборудование биоплато. Без заранее подготовленных каналов модернизация пруда часто требует вскрытия прибрежной зоны и частичного демонтажа мощения.
У ворот и парковки
Въездная зона участка почти всегда требует скрытых инженерных трасс. Здесь заранее прокладывают питание автоматики ворот, кабель домофона, линии для камер наблюдения и резервные каналы под будущую зарядку техники или дополнительное освещение.
В зоне будущих построек
Резервные закладные каналы часто заранее выводят к местам будущего строительства. Чаще всего такие проходы предусматривают под баню, теплицу, беседку, летнюю кухню или хозяйственный блок.
Какие трубы используют для закладных
Основу большинства закладных элементов для прокладки коммуникаций составляют ПНД трубы различного диаметра. Именно полиэтилен низкого давления сегодня считается главным стандартом для скрытых инженерных проходов в частном благоустройстве благодаря гибкости, прочности и устойчивости к сырости.
ПНД труба
ПНД труба хорошо переносит давление грунта, не боится сырости и сезонного переувлажнения, сохраняет эластичность при низкой температуре и сравнительно легко протягивается через длинные участки. За счёт гибкости такие закладные элементы удобно прокладывать под дорожками, площадками и вдоль сложного рельефа без большого количества соединений.
Для небольших линий и одиночного кабеля иногда используют диаметр 32 мм, однако такой вариант обычно используют только как минимальный вариант. При появлении дополнительных линий, протяжке кабеля с разъёмами или большом количестве поворотов свободного пространства внутри трубы быстро начинает не хватать.
Диаметр 50 мм обычно рассматривают как более комфортный резерв для большинства участков. Через такую трубу значительно проще протягивать несколько коммуникаций, выполнять замену кабеля и оставлять запас под будущую модернизацию.
ПНД трубы диаметром 63 мм и больше обычно используют под крупные инженерные трассы и группы коммуникаций.
Жёсткие гильзы
В местах с высокой нагрузкой или жёстким основанием дополнительно используют жёсткие закладные гильзы. Чаще всего такие элементы устанавливают под бетонными площадками, въездами, подпорными стенками и монолитными конструкциями, где после завершения работ доступ к инженерному проходу становится практически невозможным.
Для таких задач применяют ПВХ трубы, толстостенные канализационные элементы и специальные технические гильзы с высокой кольцевой жёсткостью. Жёсткий канал лучше сохраняет форму под нагрузкой и снижает риск пережатия прохода после усадки основания или движения грунта.
Асбестовые трубы в современном частном благоустройстве используют всё реже. Такой материал отличается большим весом, хрупкостью и сложностью монтажа. При локальной просадке или ударной нагрузке асбестовая гильза может треснуть, а замена повреждённого участка после завершения благоустройства обычно оказывается крайне трудоёмкой.
Почему маленький диаметр становится проблемой
Одна из самых частых ошибок при устройстве закладных элементов связана с попыткой сэкономить на диаметре трубы. На этапе строительства узкий проход кажется достаточным, особенно если в него планируют уложить только один кабель. Однако после завершения благоустройства именно маленький внутренний диаметр начинает создавать основные проблемы.
Через слишком узкую ПНД трубу часто невозможно нормально протянуть кабель с готовым разъёмом, герметичной муфтой или дополнительной защитой. При появлении второй линии свободного пространства внутри прохода уже не хватает, особенно на длинных участках с несколькими поворотами.
Отдельную проблему создают резкие изгибы и длинные участки без ревизии. При недостаточном диаметре протяжка начинает застревать, особенно на поворотах и длинных участках. Особенно часто такие ситуации возникают под дорожками, бетонными площадками и парковками, где доступ к трубе после завершения благоустройства уже отсутствует.
Именно поэтому резервная ПНД труба большего диаметра обычно считается значительно более надёжным решением. На этапе строительства пустая ПНД труба 50–63 мм почти не влияет на стоимость работ, однако в будущем позволяет без серьёзных ограничений добавлять новые линии и модернизировать инженерную инфраструктуру участка.
Какие ошибки встречаются чаще всего
- Отсутствие резервных закладных каналов под будущие коммуникации.
- Использование слишком маленького диаметра трубы без запаса под дополнительные линии.
- Резкие повороты под 90°, осложняющие протяжку кабеля через закладной элемент для прокладки коммуникаций.
- Отсутствие протяжки внутри трубы после завершения монтажа.
- Совместная прокладка силового кабеля и слаботочных линий внутри одного прохода.
- Отсутствие схемы инженерных трасс после завершения благоустройства участка.
- Прокладка трубы без уклона в местах возможного скопления воды и конденсата.
- Пережатие ПНД трубы при засыпке грунта или уплотнении основания тяжёлой техникой.
- Отсутствие нормального доступа к концам трубы после завершения мощения или бетонирования.
Почему резервные закладные гильзы всегда окупаются
Инженерная инфраструктура участка почти никогда не остаётся неизменной. Даже при хорошем проекте через несколько лет обычно появляется дополнительная подсветка, автополив, камеры наблюдения, насосное оборудование, система аэрации пруда, зарядка техники или новая автоматика. На этапе первых работ большинство таких решений ещё не кажется необходимым, однако после завершения благоустройства потребности участка почти всегда меняются.
Именно поэтому опытные проектировщики и подрядчики стараются заранее закладывать резервные инженерные проходы под дорожками, парковками, площадками и зонами будущего строительства. Даже если часть коммуникаций пока не планируется, пустая закладная для прокладки труб или кабеля позже позволяет без серьёзных затрат подключить новую систему без вскрытия покрытия.
Резервные закладные элементы обычно предусматривают даже в тех траншеях, где уже проходит основная коммуникация. Дополнительная ПНД труба рядом с водопроводной линией или кабелем практически не влияет на стоимость работ, однако создаёт запас для будущей модернизации. Особенно важно это под дорожками, подпорными стенками, бетонными площадками и другими зонами, где повторная прокладка коммуникаций позже становится крайне трудоёмкой.
В большинстве случаев несколько резервных проходов оказываются значительно дешевле и разумнее, чем последующее вскрытие готового благоустройства ради одной новой трубы или дополнительного кабеля.
